توضیحات

آنتن پنل موبایل

آنتن پنل موبایل اسکای  یا پچ پنل(پخش کننده داخلی) یک آنتن با نصب داخلی است که ویژگی های آن شامل:

•  پترن یا Beam باز جهت  استفاده در سیستم های تقویت موبایل
• پهنای باند بالا جهت استفاده در بازه فرکانسی 4G/LTE.
• گین بالا
• ریترن لاس بسیار مناسب

دیتا شیت فنی آنتن در فایل زیر آمده است.

Datasheet Wallmount

قیمت :600 هزار تومان

ارسال پس کرایه با تیپاکس، پست،چاپار، الوپیک،اسنپ و …..

جهت  خرید تعداد پایین با شماره 09125852511 تماس بگیرید.

جهت  خرید تعداد بالا با شماره  09333220110 تماس بگیرید.

 آنتن های پچ پنل به صورت نصب دیواری WallMount مورد بهره برداری قرار میگیرد زیرا دارای رفلکتور میباشد.

ترکیب  آنتن پچ و آنتن لاگ پریودیک جهت تقویت سیگنال موبایل کاربرد فراوانی دارد.

مشخصات فنیآنتن پنل موبایل (پچ پنل) اسکای به شرح زیرا ست:

فرکانس کاری : 800 تا 960 مگاهرتز

گین : از 800 تا 1100 مگاهرتز 7dBi

گین : از 1700تا 2600مگاهرتز 10dBi

VSWR<=1.5
جنس بدنه : ABS
Horizontal? Beam width: 70°
Vertical? Beam width: 50°
Nominal Impedance: 50 ohms
Polarized: Vertical
Maximum power: 100 W
Connector: female default
Cable Length: 20cm
Temperature: -40 to +140 ft.
Size:207x177x58mm
Weight: 600 Gram
Material: UV Protection ABS

کاربردها:

•  Repeaters
•  Mobile Infrastructure
•  4G/LTE / WCDMA / CDMA / GSM
•  General Purpose Wireless
•  Indoor DAS
• WIFI 2.4GHZ

منحنی ریترن لاس یا S11 این آنتن به شکل زیر میباشد:



نمونه این آنتن را میتوانید درلینک پیوست مشاهده کنید.

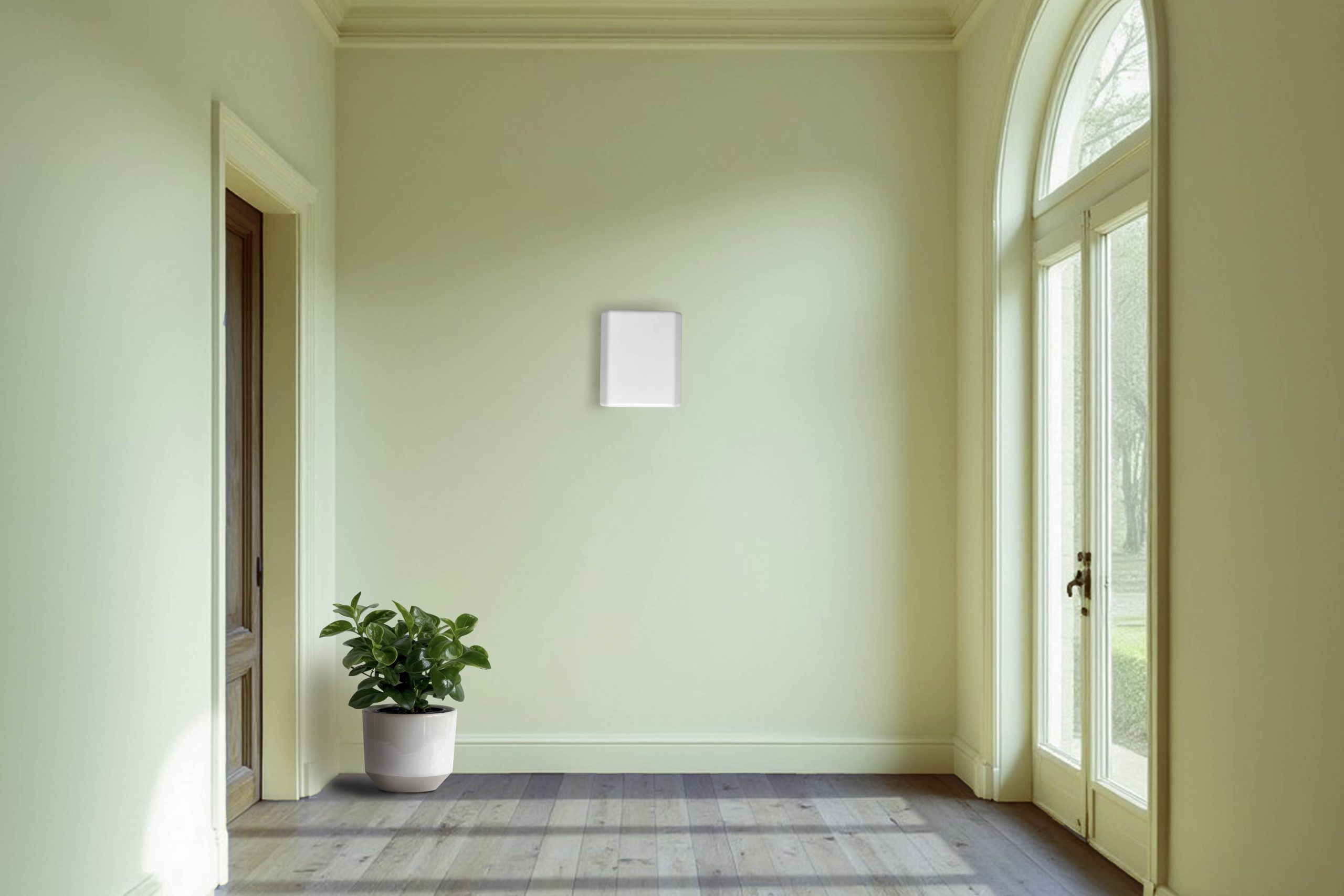

مکان های استفاده از آنتن های پنلی یا WallMount

•  سالن ها و دالان ها
• پذیرایی ها
• نصب خارجی و داخلی

درسیستمهای تقویت آنتن موبایل چه در حالت ریپیتر دار چه بدون ریپیتر این تیپ جز لا ینفک میباشد.

گروه تولیدی آسمان توانایی تولیداین تیپ آنتن را با انواع کابل و کانکتور به سفارش مشتری دارد.

تمامی آنتن های تولید پچ شده توسط دستگاههای اندازه گیری تست شده تا تمامی پارامترهای صحت یک آنتن شامل موارد زیر چک شود:

1. Return Loss
2. connector
3. cable
4. housing
